產品展示JTW-LD-JF6227 纜式線型感溫火災探測器
發布時間：2022-05-31瀏覽次數：5217文章來源：君豐消防電子設備

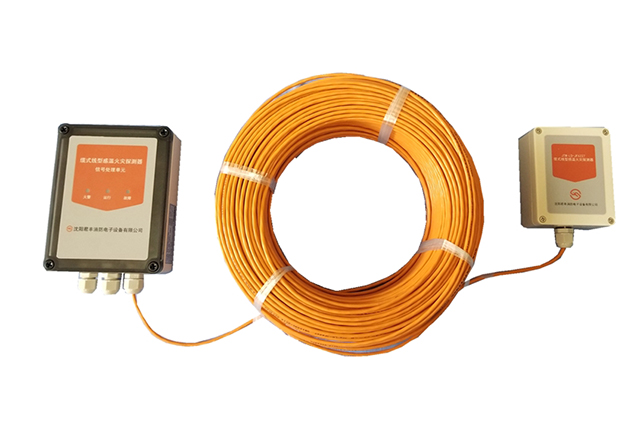

JTW-LD-JF6227纜式線型感溫火災探測器
產品介紹
JTW-LD-JF6227纜式線型感溫火災探測器(以下簡稱探測器)，是一種新型的具備溫度連續可調（85、105℃）定溫報警功能、可重復使用的探測器，其主要性能指標達到發達國家同類產品先進技術水平，執行標準：GB16280-2014《線型感溫火災探測器》。
探測器由可恢復式定溫感溫線纜、信號處理單元和接續部件三部分組成。探測器信號輸出采用繼電器無源觸點方式，可以和國內外任何種類的火災報警控制器連接，構成火災自動探測報警系統。
一．主要特點
探測器工作原理是：當溫度上升至響應值時，感溫線纜線芯間的阻值躍變，導線間就會產生相應信號，再經過單片機微控制器利用模糊數學的計算方法做出火警判斷。
二．技術參數
|
探測器類別 |
纜式、可恢復式、定溫、探測型 |
過流保護動作電流 |
＞50 mA |
|
定溫報警溫度 |
85℃、105℃連續可調 |
報警復位 |
火警斷電復位、故障自動復位 |
|
感溫線纜芯線絕緣電阻 |
≥10MΩ |
狀態指示 |
運行： 綠色指示燈閃亮 火警：紅色指示燈常亮 故障：黃色指示燈常亮 |
|
工作電壓/允許范圍 |
DC24V/DC20V～DC28V |
使用環境 |
適用濕度：≤95%，不凝露 適用溫度：-10℃～+70℃ |
|
靜態電流 |
≤15mA |
外殼防護等級 |
IP66 |
|
報警電流 |
≤25mA |
執行標準 |
GB 16280-2014 |
三．結構及安裝尺寸

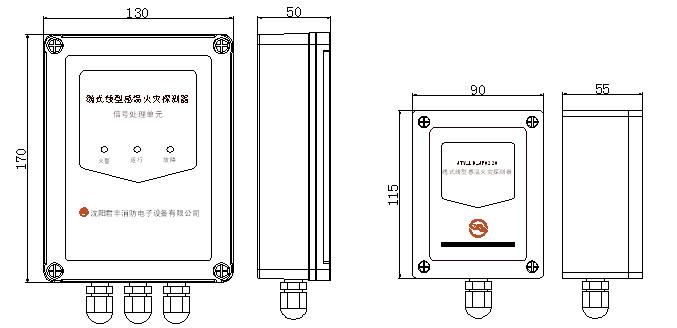

信號處理單元和接續部件外形示意圖如圖1所示。單位：mm

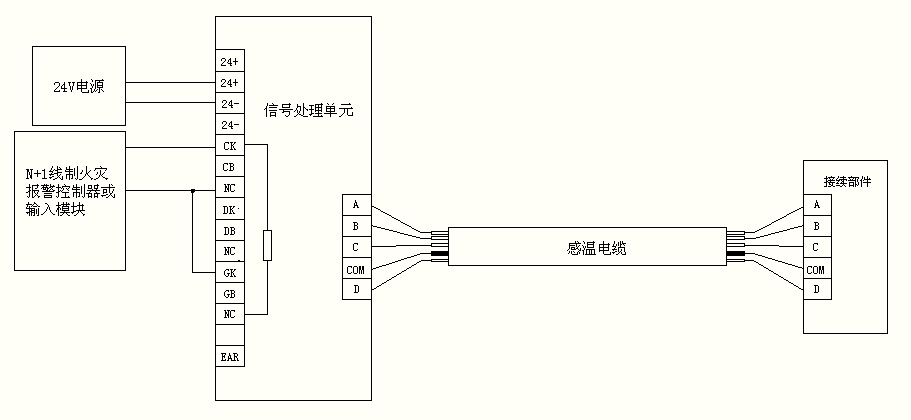

信號處理單元與接續部件結構安裝示意圖
四．接線與調試
圖1.信號處理單元端子示意圖
信號處理單元端子釋義：
|
序號 |
接線端子 |
端子釋義 |
|
1 |
24V+ |
DC24V電源輸入“+” |
|
2 |
24V+ |
DC24V電源輸入“+” |
|
3 |
24V- |
DC24V電源輸入“-” |
|
4 |
24V- |
DC24V電源輸入“-” |
|
5 |
DK |
定溫火警常開 |
|
6 |
DB |
定溫火警常閉 |
|
7 |
NC |
定溫火警公共 |
|
8 |
GK |
故障常開 |
|
9 |
GB |
故障常閉 |
|
10 |
NC |
故障公共 |
|
11 |
A |
感溫電纜白色線芯 |
|
12 |
|
|
|
13 |
B |
感溫電纜藍色線芯 |
|
14 |
C |
接多股金屬絲 |
|
15 |
EAR |
接大地 |
圖2.接續部件端子示意圖
接續部件端子釋義：
|
序號 |
接線端子 |
端子釋義 |
|
1 |
A |
感溫電纜白色線芯 |
|
2 |
|
|
|
3 |
B |
感溫電纜藍色線芯 |
1. 按圖2和圖3要求，將24V電源線、信號線從防水接頭穿入盒體，接入相應的接線端子，感溫線纜兩端穿入信號處理單元和接續部件上的防水接頭，擰緊防水接頭。感溫電纜白色線芯接A端子、藍色線芯接B端子，金屬絲線接C端子。
2. 通電后，系統自檢20~30秒后，綠燈閃亮。（頻率約1HZ）
3. 手動測試模擬故障：斷開感溫電纜任意一根（或按下故障試驗按鍵），斷開數秒后黃燈常亮，故障繼電器動作，用萬用表測量故障端子NC、GK端子斷開，GB、NC端子導通，重新連接電纜數秒故障恢復。
4. 手動測試模擬火警：按下“火警試驗”按鍵，火警繼電器動作，用萬用表測量火警端子NC和DK端子導通，測試后釋放按鍵。
5.調試完畢，蓋好上部盒蓋，通電運行。
6. 溫度設定，調節撥碼開關S2的1、2位在OFF（下面）狀態時為85度、ON（上面）狀態時為105度，撥碼開關調完后按復位按鈕或是重新上電，設定為85度時，復位或上電后三個LED指示燈長亮7秒，然后紅黃同時閃亮、綠長亮20秒綠燈閃爍開始正常運行。設定為105度時，復位或上電后三個LED指示燈長亮7秒，然后紅黃流水閃亮、綠長亮20秒綠燈閃爍開始正常運行。
