JTW-LD-JF6226 纜式線型感溫火災探測器

發布時間:2022-05-31瀏覽次數:4910文章來源:君豐消防電子設備

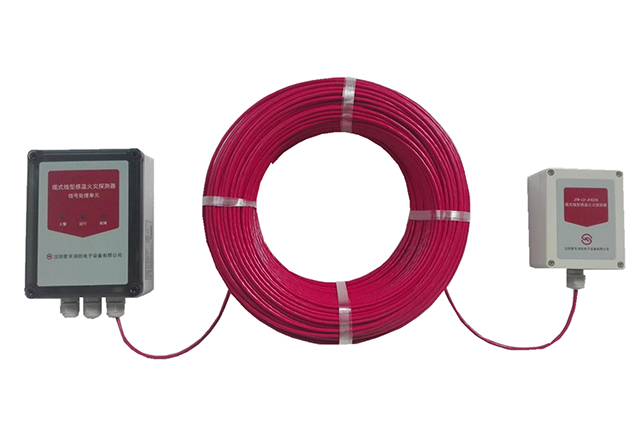

JTW-LD-JF6226纜式線型感溫火災探測器

產品介紹

一.主要特點

JTW-LD-JF6226纜式線型感溫火災探測器(以下簡稱探測器),是一種新型的具有定溫報警功能、可重復使用的探測器,其主要性能指標達到發達國家同類產品先進技術水平,執行標準:GB16280-2014《線型感溫火災探測器》。

探測器由可恢復式定溫感溫線纜、信號處理單元和接續部件三部分組成。探測器信號輸出采用繼電器無源觸點方式,可以和國內外任何種類的火災報警控制器連接,構成火災自動探測報警系統。

二.技術參數

探測器類別

纜式、可恢復式、定溫、探測型

 過流保護

 動作電流

50 mA

定溫報警溫度

85

報警復位

火警斷電復位、故障自動復

最長使用距離

200m

狀態指示

運行: 綠色指示燈閃亮

火警:紅色指示燈常亮

故障:黃色指示燈常亮

感溫線纜芯線絕緣電阻

10MΩ

使用環境

適用濕度95%,不凝露

適用溫度:-10℃~+50

工作電壓

允許范圍

DC24V

DC20VDC28V

外殼防護

IP66

靜態電流

15mA

執行標準

GB 16280-2014

報警電流

25mA







三.結構及安裝尺寸

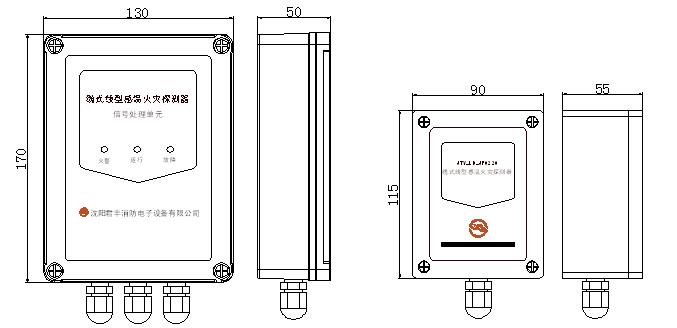

信號處理單元和接續部件外形示意圖如圖1所示。單位:mm



                 信號處理單元與接續部件結構安裝示意圖


四.接線與調試

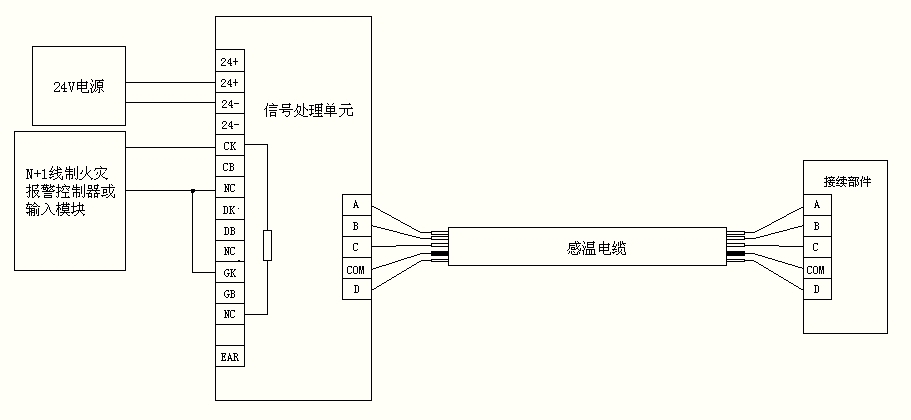

 1.信號處理單元端子示意圖



信號處理單元端子釋義:

序號

接線端子

端子釋義

1

24V+

DC24V電源輸入+

2

24V+

DC24V電源輸入+

3

24V-

DC24V電源輸入-

4

24V-

DC24V電源輸入-

5

DK

定溫火警常開

6

DB

定溫火警常閉

7

NC

定溫火警公共

8

GK

故障常開

9

GB

故障常閉

10

NC

故障公共

11

A

感溫電纜白色線芯

12





13

B

感溫電纜藍色線芯

14





15

EAR

接大地




2.接續部件端子示意圖

接續部件端子釋義:

序號

接線端子

端子釋義

1

A

感溫電纜白色線芯

2





3

B

感溫電纜藍色線芯

1.按照圖1與圖2的要求,將24V電源線、信號線從防水接頭穿入盒體,接入相應的接線端子,感溫電纜兩端穿入信號處理單元和接續部件上的防水接頭,擰緊防水接頭。感溫電纜白色線芯接A端子、藍色線芯接B端子,紅色線芯剪掉不接。

2.通電后,系統自檢20-30秒后,綠燈閃亮。(頻率約1HZ)。

3.手動測試模擬故障:斷開感溫電纜任意一根(或持續短接S6插針),斷開數秒后黃燈常燈,故障繼電器動作,用萬用表測量故障端子NC、CK端子斷開,GB、NC端子導通,重新連接電纜數秒故障恢復。

4.手動測試模擬火警:持續短接插針S4(電路板右下部)短接后紅燈常亮,火警繼電器動作,用萬用表測量火警端子NC和DK端子導通,測試后去除短接S4火警恢復。

5.如果要加溫測試,可以將感溫線纜距離末端300mm的1m加熱,或者在感溫線纜上纏繞紙張,同時點燃紙張,當溫度達到動作閾值,即可產生火災報警。測試后的感溫線纜剪除后重新與接續部件連接牢固,系統復位(短接一下S1,或重新上電)。

6.調試完畢,蓋好上部盒蓋,通電運行。

五.應用方法
