產品展示FCI7201-B1 回路卡
發布時間：2019-12-16瀏覽次數：4253文章來源：君豐消防電子設備
FCI7201-B1 回路卡
使用說明書
概述
FCI7201-B1:
- FCI7201-B1回路卡專為FC720系列控制器設計，具有控制器自動識別功能，用于連接FD720系列現場部件。
- FCI7201-B1回路卡包含1條回路，每條回路可以連接252個現場部件。
- 兩總線有極性的連接方式，支持環路和支路布線。
- 有過載保護功能。
- 短路時自動啟動回路保護功能。
性能參數
接線圖
使用說明書
概述
FCI7201-B1:
- FCI7201-B1回路卡專為FC720系列控制器設計，具有控制器自動識別功能，用于連接FD720系列現場部件。
- FCI7201-B1回路卡包含1條回路，每條回路可以連接252個現場部件。
- 兩總線有極性的連接方式，支持環路和支路布線。
- 有過載保護功能。
- 短路時自動啟動回路保護功能。
性能參數
| 每卡所帶最大回路數 | 1 |
| 每回路最多可接現場部件 | 252 |
| 每個回路最大的負載因子 | 1220 |
| 現場總線推薦線型 | 推薦 RVS1.0~RVS1.5 |
| 環路最遠距離 | 2500m |
| 支路最遠距離 | 2500m |
| 回路阻抗 | ≤30?(單線) |
| 短路自動保護（隔離） | 有 |
| 回路工作電壓 | 24VDC |
| 靜態電流 | 30mA |
| 最大電流 | 1.5A |
| 工作溫度 | 0 ~ +50℃ |
| 貯存溫度 | -20 ~ +60℃ |
| 相對濕度 | ≤95% (40±2℃) |
| 外形尺寸 | 155*120mm |

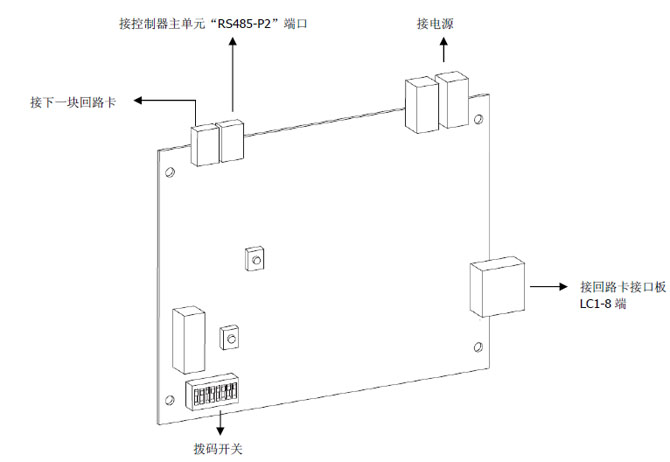

接線圖

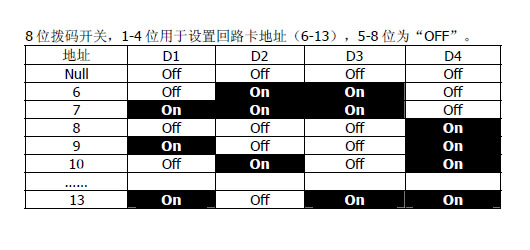

撥碼開關

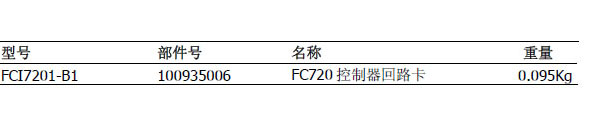

訂貨信息
