FCO7201-B1 擴展聯動盤
使用說明書


概述

---

- 滿足國標GB16806-2006“消防聯動控制系統”。
- 專為FC720系列控制器設計，主要用于重要設備（如消防泵、風機等）的自動控制及手 動操作。
- 共有16路可控制輸出，輸出容量：每路24VDC/      40mA；16路觸點輸入，用于啟動設備回答。
- LED 指示每路故障、啟動、反饋等狀態。
- 通過RS485與控制器通訊。

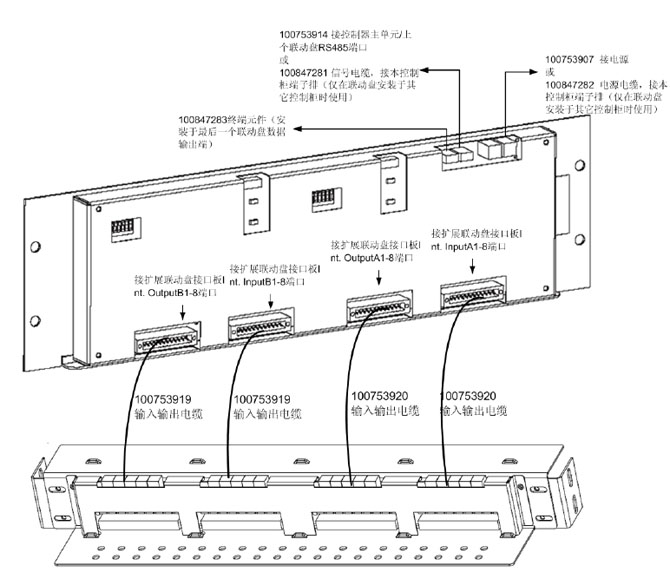

- 控制輸出通過外接中間繼電器控制外部設備。

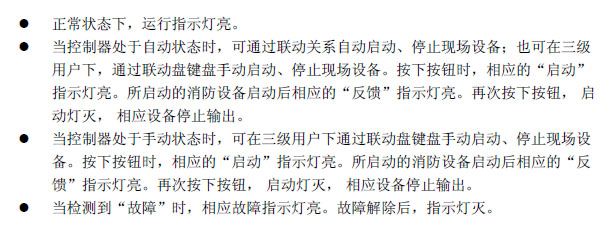

LED 指示燈

---

- 運行：當所有線路供電正常時，指示燈亮。關閉電源，指示燈滅。
- 故障：當有故障發生時，指示燈亮；在故障解除后指示燈滅。
- 啟動：當聯動盤該路輸出啟動時，指示燈亮；啟動無反饋時，指示燈閃；啟動信號消失 后，指示燈滅。
- 反饋：當聯動盤該路輸出接收到反饋信號時，指示燈亮；反饋信號消失，指示燈滅。

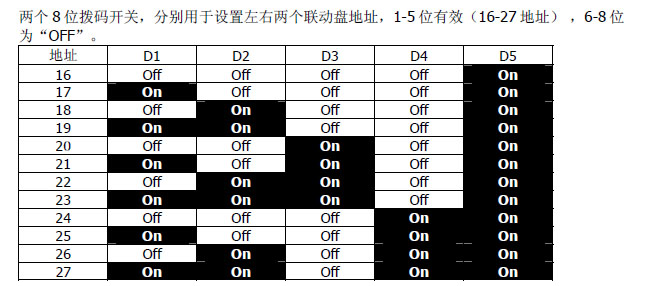

拔碼開關

---
