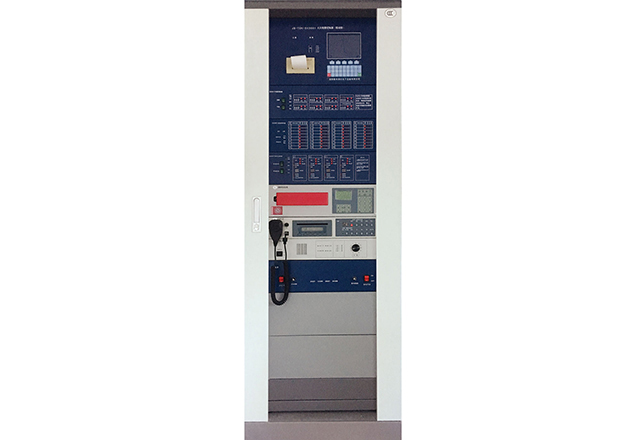

SX3031 氣體滅火控制器



一．系統概述

SX3031氣體滅火控制器是我廠最新開發研制的新一代氣體滅火監控產品，配接我公司生產的JB-TGK-SX3001型火災報警控制器中，具有高智能、大容量、網絡化、多功能、高可靠性的消防聯動及氣體滅火控制系統。本產品執行標準：GB16806-2006。

二．系統特性

系統容量	本控制器基本配置為氣體滅火顯示板1塊、氣體滅火IO板1塊	交流供電最大功率	AC220V（±15%），50±1%，220W。
氣體滅火控制器容量	4組氣體滅火分區	直流備電容量	DC12V/24AH（兩節串聯）
各分區容量	火災聲光警報器         1只 急啟急停按鈕           1只 氣體釋放燈             1只 氣體滅火現場驅動裝置   1套	外形尺寸	1580×600×1820(單位：mm）
控制器對外供電最大容量	DC24V/5A	使用環境	溫度：0-50℃ 相對濕度：≤92%

三．安裝與布線

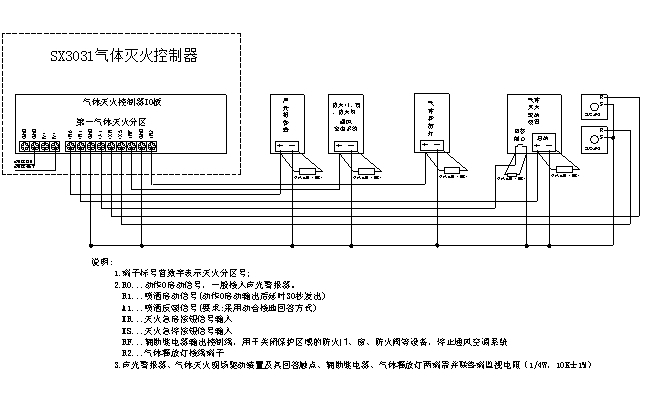

氣體滅火控制器接線

從控制器到現場設備間的24V電源線，地線、啟動輸出線、停止輸出線應滿足如下要求：

● 在線路最大電流時，線徑粗細應保證線路壓降小于1V。

● 聯動設備較多時，還應考慮控制器的負載能力。若負載能力不足，可采用增加控制器負載能力或減少同時啟動聯動設備數量的方法，或通過對瞬時輸出動作類型的設備在時間上分時錯開，逐一進行啟動等方便來解決。

氣體滅火控制器對外部接線端子說明

● 1V+：用于氣體滅火控制器啟動外部設備提供+24V電壓。

● GND：電源負極。

● 1R0-4RO：1-4區聲光警報器接線端子。

● 1R1-4R1：1-4區氣體滅火現場啟動裝置接線端子。

● 1A1-4A1：1-4區噴灑反饋信號接線端子。

● 1XR-4XR：1-4區現場急啟按鈕接線端子。

● 1XS-4XS：1-4區現場急停按鈕接線端子。

● 1RF-4RF：1-4區輔助繼電器1接線端子，可用于關閉保護區域的防火門、窗、防火閥等設備，停止通風空調系統。

● 1R2-4R2：1-4氣體釋放燈接線端子，氣體釋放燈接在該端子與GND端子之間。
