FDCIO221-CN 輸入/輸出模塊
使用說明書


特點

---

·  滿足國家標準 G B 16806-2006“消防聯動控制系統”
·  1 路可監視無源干接點輸入，1 路可監視控制輸出（啟動時不監視）

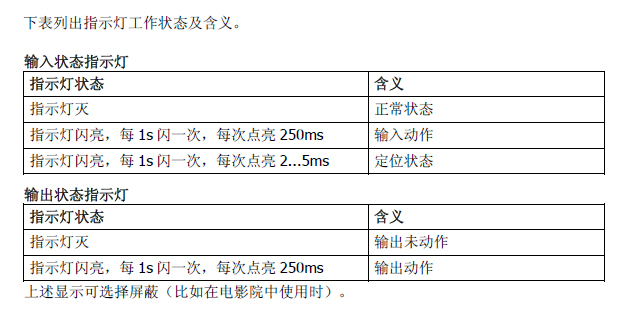

·  LED 指示燈顯示輸入/輸出狀態
· 內置短路隔離器
· 跳線開關控制是否監視輸出
· 輸出 2A @24VDC
· 微處理器信號處理
· 通過 D-Bus 供電
· 通過 D-Bus 與控制器通訊（探測總線，獨立編址）
· 產品標簽上自帶可撕式編碼貼，方便工程調試
· 適用于干燥、粉塵或潮濕的環境

應用

---

輸入
        通過輸入信號可監視無源干接點的狀態（如門是否關閉），輸入信號可配置為以下幾種工作方 式：
       · 狀態輸入或危險輸入
       · 開路或開路/短路監視
      ·  當繼電器為下列狀態時輸入啟動：
           – 常閉觸點 NC 斷開
           – 常開觸點 NO 閉合

狀態輸入和危險輸入
危險輸入一旦啟動即觸發火警；狀態輸入一旦啟動即觸發狀態改變

線路監視 監視輸入線路的“開路”或者“開路/短路”故障。為實現上述功能，須在輸入線路上連接終端 電阻（圖    7/8）。當輸入線路發生短路或開路時，向控制器發出故障信號。輸入信號應為無源 信號。
輸出

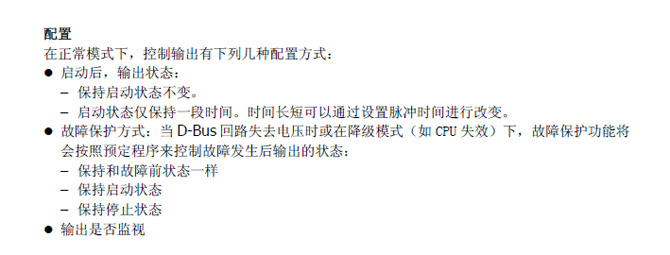

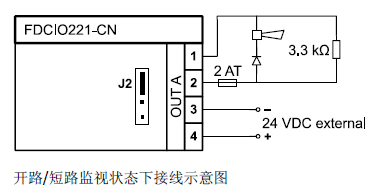

       正常模式 (輸出監視)
       - 用于外部設備控制 (如啟動信號傳感器)。
       - 需外接24VDC 電源。
      - 在非啟動狀態下，輸出線路開路/短路監視。此功能可通過控制器配置及進行切換。

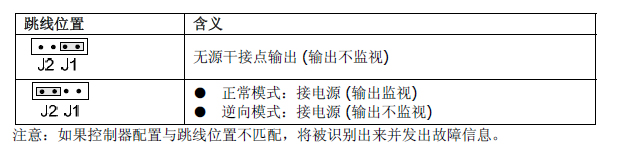

      - 跳線開關必須接到J2 位置。
