FDCI183 中繼模塊
產品說明書

特點

---

·  滿足國家標準GB16806-2006 “消防聯動控制系統”：
·  1路輸入，用于連接非編址探測器：

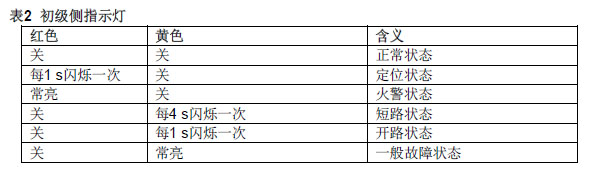

·   LED指示燈顯示火警及故障：
·  外部供電24VDC：
·  信號分析采用微處理器控制：
·  對地故障監視：
·  通過防爆隔離柵，可連接本質安全型探測器：
·  可直接安裝在干燥環境，如安裝在保護盒內，可用于潮濕、骯臟環境。

 應用

---

我們從功能角度把模塊分成初級側和次級側。初級側是指到FD18-BUS的連接。次級側是指非編址探測回路的連接。

 可兼容的探測器類型
通訊
模塊通過FD18-BUS回路與控制器通訊，可在控制器上或配置工具上進行配置。

電源
初級側電源是通過FD18-BUS回路提供的。次級側電源則必須通過外部24V直流電源提供。初級側和次級側采 用電氣隔離。

工作模式
模塊有以下兩種工作模式：
·   正常：模塊工作于預期的狀態，輸入受監控與評估。
·   定位：從控制器上可設置模塊為定位模式，用以確定模塊的位置。在定位模式時由LED指示。

對地故障監視

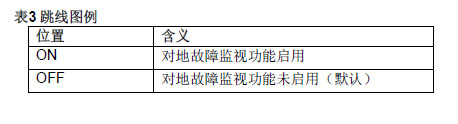

是否啟用對地故障監視功能可通過跳線開關設置。    當啟用對地故障監視功能時，應將對地接線端子與大地進行 連接。當與本質安全型探測器連接時，對地故障監視開關應設置為“OFF”。

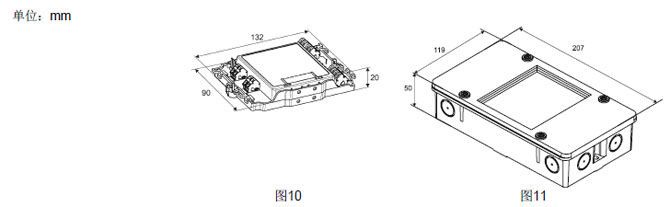

結構

---
